Donde se decide todo
En la fabricación de un chip moderno, hay muchos procesos complejos: depósito de materiales, dopado, metalización, encapsulado…pero hay uno que está por encima de todos. Uno que determina hasta dónde puede avanzar la tecnología, cuánto cuesta un chip y qué países dominan la industria global. Ese proceso es la litografía.
La litografía es, en esencia, el proceso mediante el cual se “dibujan” los circuitos sobre una oblea de silicio. La idea es relativamente sencilla de entender: se utiliza luz para proyectar un patrón definido previamente en una máscara, como si fuera una especie de plantilla extremadamente precisa, sobre una superficie fotosensible. Ese patrón se transfiere después al material, capa a capa, hasta formar el circuito o chip completo. Es decir, fabricar un chip no es solo “hacer transistores”, es dibujarlos. Y dibujarlos con una precisión que desafía los límites de la física. Estamos hablando de estructuras de apenas unas decenas de nanómetros, miles de veces más pequeñas que el grosor de un cabello humano.
En ese contexto, la litografía se convierte en el verdadero cuello de botella de la industria microelectrónica. Es el paso más complejo, el más caro y el más crítico. De hecho, puede representar cerca del 30% del coste total del chip y consumir hasta el 50% del tiempo de fabricación. Y lo más importante: sin avances en litografía, no hay avances en semiconductores.
Dibujar con luz: la esencia de la fotolitografía
La litografía, en su forma más básica, consiste en utilizar luz para transferir un patrón geométrico a una superficie. Es, en esencia, un proceso óptico, en el que s e parte de una máscara, donde están definidos los circuitos que queremos fabricar. Esa máscara actúa como una plantilla: deja pasar la luz en unas zonas y la bloquea en otras. La luz proyecta ese patrón sobre una oblea de silicio recubierta con una sustancia fotosensible, la foto-resina. El resultado es que el diseño del chip queda “impreso” sobre el material.
Pero aquí aparece el primer gran desafío: la resolución. Cuanto más pequeños son los transistores, más precisa debe ser la luz utilizada. Y eso nos lleva directamente al límite físico de la longitud de onda. Por eso, la evolución de la litografía ha sido, en gran medida, una carrera por reducir esa longitud de onda:
- Luz visible: insuficiente para definir los tamaños de los transistores actuales
- Ultravioleta profundo (DUV, 193 nm): es el estándar actual para los denominados “nodos maduros”
- Ultravioleta extremo (EUV, 13.5 nm). La frontera tecnológica, volveré sobre este aspecto al final del artículo.
La conclusión es clara: la miniaturización no depende solo del diseño electrónico, sino de la óptica más avanzada jamás creada.
La pareja inseparable: litografía y grabado

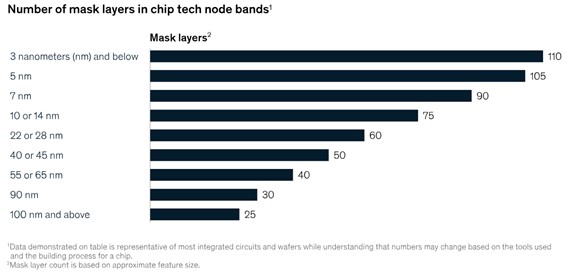

La litografía no trabaja sola. Forma un tándem inseparable con el proceso de grabado (etching). Primero, la litografía define el patrón. Después, el grabado lo transfiere al material eliminando selectivamente las zonas no protegidas. Este ciclo se repite una y otra vez durante la fabricación de un chip. El proceso de fotolitografía es el más difícil de llevar a cabo y el que requiere más tiempo. Un chip de los denominados “nodos maduros”, generalmente necesita de 20 a 30 pasos de fotolitografía durante el proceso de producción, lo que significa alrededor del 50% del tiempo necesario para fabricarlo, pero en los chips de vanguardia, el número de pasos de fotolitografía supera los 100. El coste asociado al proceso de fotolitografía es extremadamente alto, aproximadamente el 30% del precio final del chip. La imagen lo muestra:
Pasos de máscara necesarios para fabricar un chip según el nodo de proceso
Cada uno de esos pasos añade complejidad, coste y riesgo de fallo.
Secuencia completa de la fotolitografía

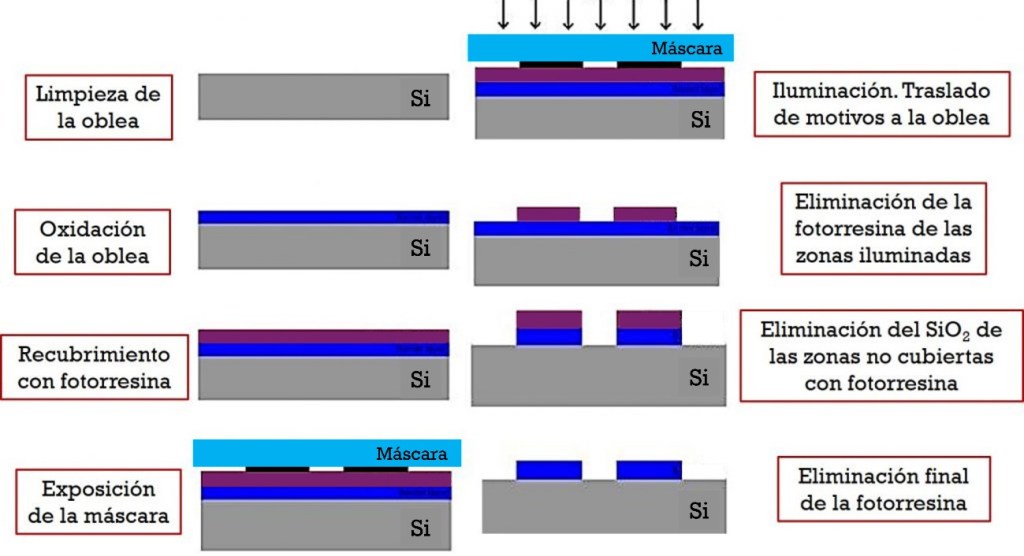

Aunque el proceso real es extremadamente complejo, se puede entender a través de una secuencia bien definida. Un proceso completo de fotolitografía combina varios pasos en secuencia. El procedimiento que describo aquí es esquemático y no entra en ciertos detalles que lo haría demasiado engorroso de seguir para los lectores. Además, describo un proceso de fotolitografía que podemos definir como tradicional. La más avanzada conocida como litografía EUV –Extreme Ultra Violet, Ultra Violeta Extremo- y dada la importancia que está cobrando, la he descrito en otros artículos. Los pasos de un proceso fotolitográfico completo son los mostrados en la figura, en secuencia esquemática de un proceso completo, de izquierda a derecha y de arriba a abajo. Se muestra un corte transversal de una oblea de silicio con los pasos clave del proceso completo. Los tres últimos pasos se realizan mediante un proceso de grabado.
Un proceso completo de litografía
- Limpieza: empezar desde la perfección
Todo comienza con una limpieza rigurosa de la oblea. Cualquier partícula, invisible a simple vista, puede arruinar el proceso. Se emplean soluciones químicas, agua desionizada y control térmico para eliminar contaminantes. Este paso es crítico: un defecto microscópico puede inutilizar todo un chip.
- Oxidación: crear una capa funcional
Se forma una capa de dióxido de silicio (SiO₂) sobre la oblea. Esta capa cumple dos funciones esenciales: aislante eléctrico y protección superficial. Es uno de los pilares de la tecnología microelectrónica.
- Aplicación de foto-resina

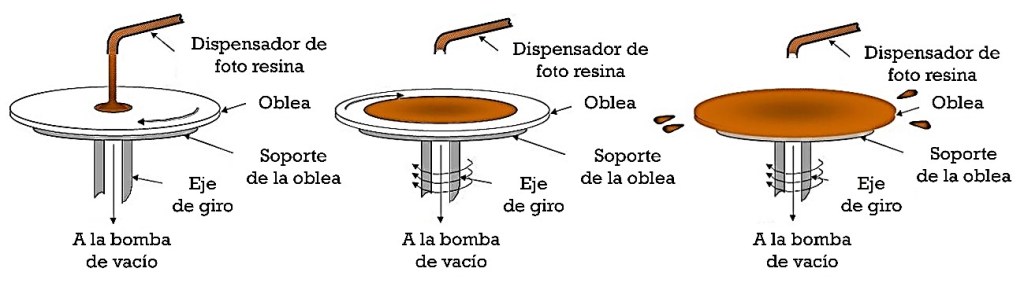

Se recubre la oblea con una capa extremadamente fina de material fotosensible (menos de 0,5 micras). El proceso se realiza mediante spin coating: la oblea gira a alta velocidad para lograr una capa uniforme, tal y como muestra la figura, donde podemos observar de izquierda a derecha, diversas fases del proceso.
Recubrimiento de una oblea con foto-resina
- Exposición: el momento crítico

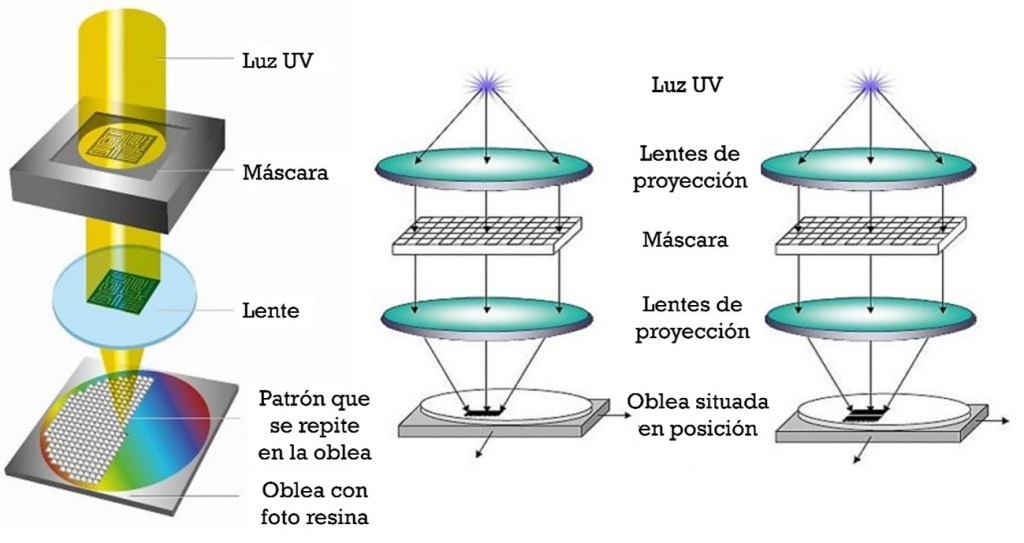

Aquí ocurre la magia. La oblea se expone a luz ultravioleta a través de la máscara. La luz altera químicamente la foto-resina en las zonas expuestas. Este paso se realiza con sistemas de proyección de altísima precisión, conocidos como “step and repeat”, que replican el patrón en toda la oblea. En la parte izquierda de la siguiente imagen, se muestra el procedimiento de exposición de la máscara a la oblea recubierta con foto-resina y en la derecha, el sistema de proyección de la máscara sobre la oblea de silicio
Exposición de motivos en una oblea de silicio
- Revelado: aparece el patrón
Las zonas expuestas se eliminan mediante un revelador químico. El resultado da lugar a una estructura de foto-resina que reproduce el diseño del circuito.
- Grabado: transferir el diseño
Se elimina el material (SiO₂ u otros) en las zonas no protegidas. Puede realizarse mediante grabado húmedo (químico) o grabado seco (plasma). Este paso define físicamente las estructuras del chip.
- Eliminación de la foto-resina

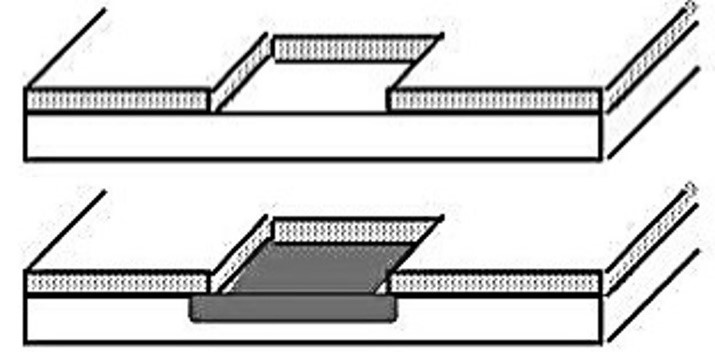

Una vez transferido el patrón, la foto-resina se elimina. La oblea queda lista para el siguiente paso del proceso: dopado, metalización o una nueva litografía. En la figura se puede apreciar cómo, tras un proceso de fotolitografía, la superficie de silicio, que ha quedado sin el SiO2 en la zona central de la muestra, ya está lista para implantar los dopantes, representados en la figura por la zona coloreada en gris oscuro.
Resultado final de un proceso de fotolitografía
El enemigo invisible: el polvo

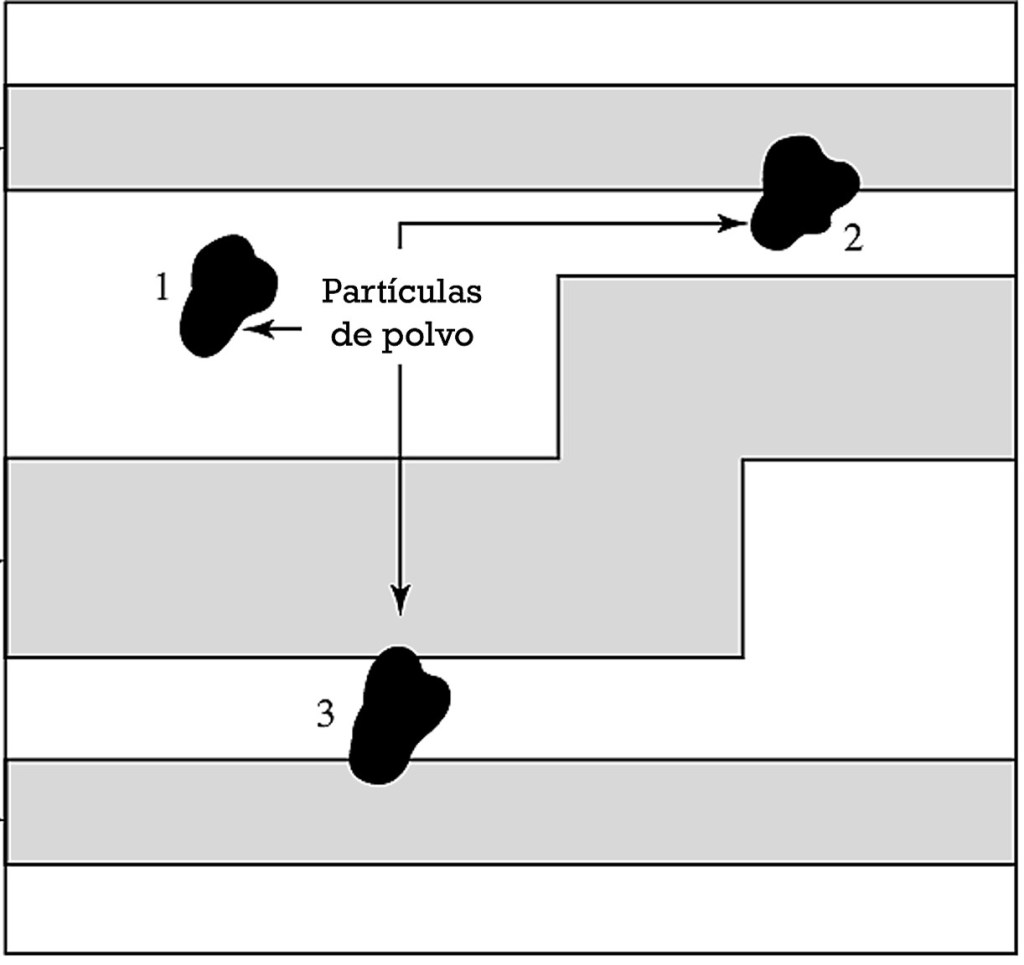

Uno de los aspectos más críticos y menos visibles de la litografía es el entorno en el que se realiza. Estamos hablando de salas limpias (clean room) donde el aire está ultra-filtrado y la concentración de partículas es extremadamente baja ¿Por qué? Porque una sola partícula de polvo puede provocar cortocircuitos, pistas rotas y, en general, defectos irreparables. En escalas nanométricas, el polvo es un enemigo letal. Lo muestra la figura, donde se han señalado con números los siguientes fallos: 1.- Agujeros en una pista de metalización, 2.- Estrechamiento de una pista, 3.- Rotura de una pista, que provoca un circuito abierto.
Consecuencias de los posibles fallos de un proceso fotolitográfico debido a la presencia de partículas de polvo en el ambiente. Las zonas blancas representan pistas de metalización
El coste de la precisión

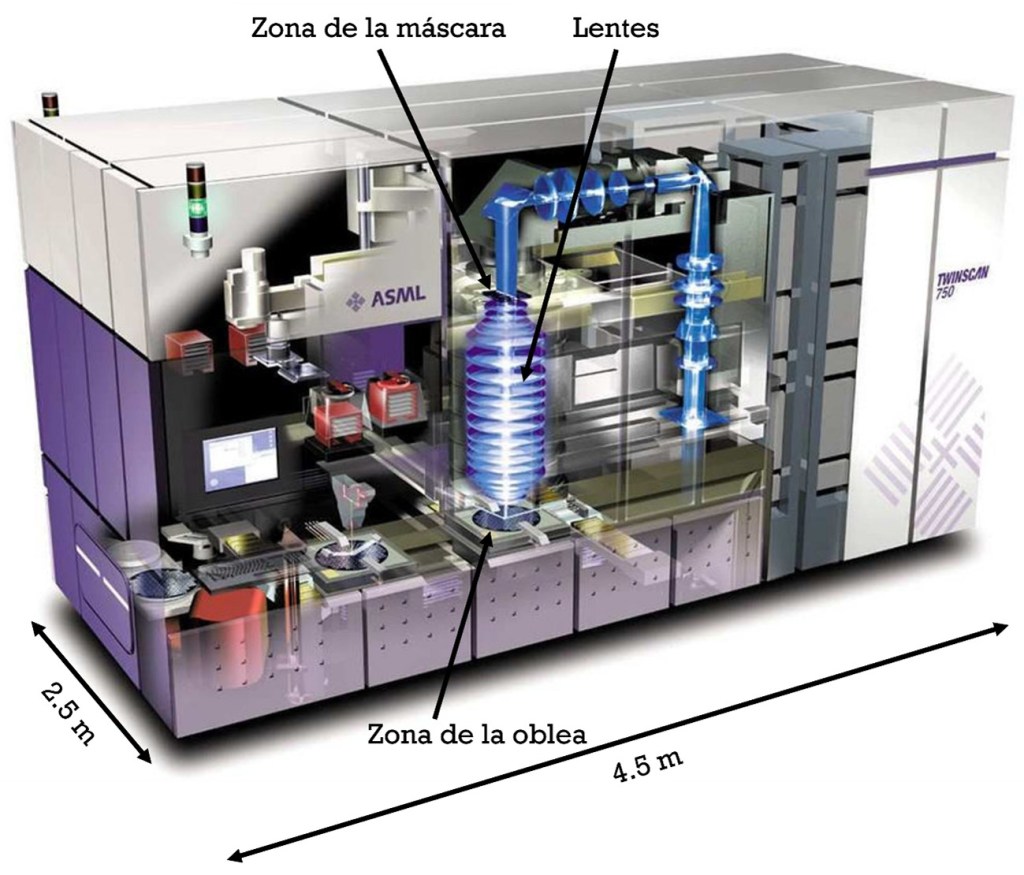

La litografía no solo es compleja, es extraordinariamente cara. Algunas cifras clave: un equipo de litografía DUV (193 nm) supera los 50 millones €, mientras que uno de litografía EU está por encima de los 150 millones €. Esto explica por qué solo unas pocas empresas en el mundo pueden fabricar chips avanzados. Y también explica algo aún más profundo: la litografía es una cuestión estratégica, no solo tecnológica. La siguiente imagen muestra un equipo industrial de litografía DUV fabricado por ASML.
Equipo de fotolitografía industrial de DUV
Cuando la litografía tradicional alcanza sus límites, aparece la litografía EUV (Extreme Ultraviolet). Con una longitud de onda de 13.5 nm, permite fabricar estructuras aún más pequeñas. Pero a un coste tecnológico brutal, debido a una infinidad de factores que he analizado con detalle en otro artículo: las fuentes de luz están basadas en un plasma de estaño, difíciles de obtener, el sistema óptico es de una complejidad asombrosa, deben trabajar en condiciones de ultra alto vacío, etc. En otras palabras, la litografía EUV no es una evolución incremental, es un cambio de paradigma. Y los costes, consecuentemente, se disparan.
El arte de lo invisible, el verdadero cuello de botella
Si hay una conclusión clara, es esta: la litografía es el factor limitante de la industria de los semiconductores. No es el diseño, no es el material, no es la arquitectura, es la capacidad de dibujar estructuras cada vez más pequeñas con una precisión absoluta. Y eso convierte a la litografía en el proceso más crítico, el más caro, el más difícil y el más estratégico
Cuando hablamos de chips, solemos pensar en transistores, inteligencia artificial o centros de datos. Pero detrás de todo eso hay un proceso siPara completar y ampliar el contenido de este artículo, os dejo un vídeo generado por Notebook LM:lencioso, invisible y extraordinariamente sofisticado: la litografía. Un proceso que combina óptica, química, física y precisión extraordinaria. Un proceso que define los límites de la tecnología moderna. Porque en el mundo de los semiconductores, quien domina la litografía, domina el futuro.

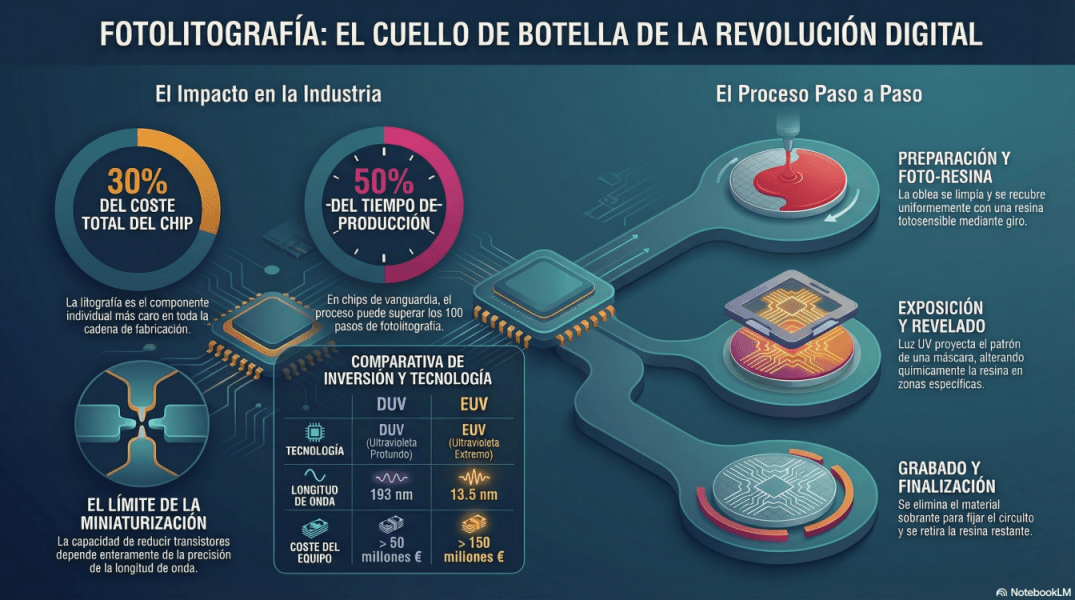

Para completar y ampliar el contenido de este artículo, os dejo un vídeo generado por Notebook LM:
