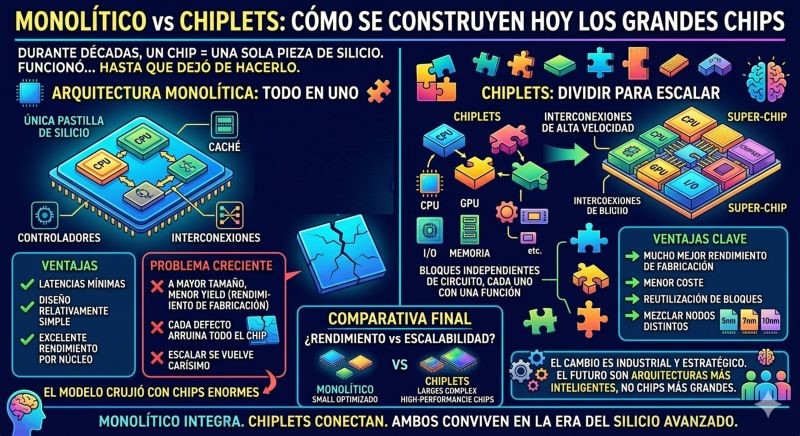

🧩⚙️ Monolítico vs chiplets: cómo se construyen hoy los grandes chips

👉Durante décadas, la industria siguió una regla casi sagrada: un chip, una sola pieza de silicio. Eso es un diseño monolítico. Y funcionó extraordinariamente bien, hasta que dejó de hacerlo.

🟦 Arquitectura monolítica: todo en uno. En un chip monolítico, CPU, caché, controladores e interconexiones viven en una única pastilla.
✔️ Latencias mínimas
✔️ Diseño relativamente simple
✔️ Excelente rendimiento por núcleo

❌ Pero con un problema creciente:
📉 A mayor tamaño, menor rendimiento de fabricación (yield)
💰 Cada defecto puede arruinar todo el chip
⚠️ Escalar se vuelve carísimo en nodos avanzados

‼️ Cuando los chips empezaron a ser enormes, el modelo monolítico empezó a crujir⚙️

🟩 Chiplets: dividir para escalar. La alternativa fue tan ingeniosa como pragmática: dividir el chip en bloques más pequeños —los chiplets— y conectarlos como si fueran uno solo (https://lnkd.in/e9E_CgRn)

🧩 Cada chiplet, es decir, cada bloque independiente del circuito, cumple una función: CPU, GPU, I/O, Memoria, etc. Sus ventajas clave son:
✔️ Mucho mejor rendimiento de fabricación
✔️ Menor coste
✔️ Reutilización de bloques
✔️ Mezclar nodos distintos (lo mejor de cada proceso)

🌍 Esta filosofía ha permitido construir procesadores gigantescos sin disparar costes ni riesgos.

⚖️ ¿Rendimiento vs escalabilidad? El monolítico sigue siendo ideal para chips pequeños y muy optimizados. Los chiplets dominan cuando el tamaño, la complejidad y la eficiencia económica mandan.

📌 El cambio no es solo tecnológico. Es industrial y estratégico.

✨ Hoy, el futuro del alto rendimiento no pasa por chips cada vez más grandes, sino por arquitecturas más inteligentes.
👉 Monolítico integra.
👉 Chiplets conectan.
👉 Ambos conviven en la era del silicio avanzado. 🧠
