✏️Uno de los objetos más baratos del mundo, un lápiz, también necesita una cadena de suministro global, pero un chip la lleva al extremo 🌍

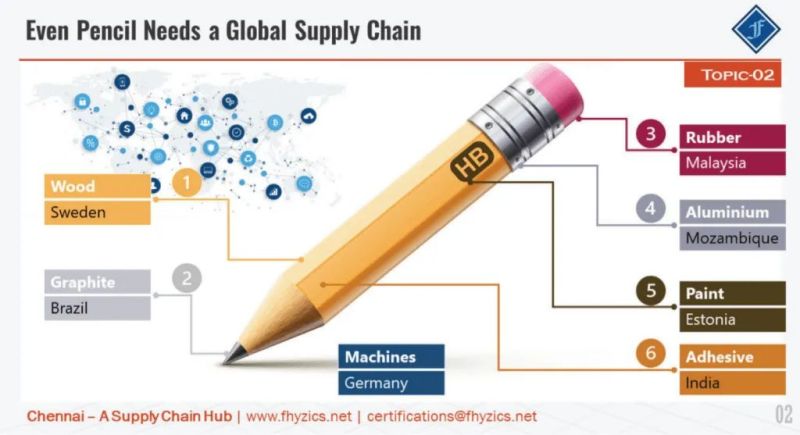

✏️Un lápiz parece el objeto más simple del mundo, pero no lo es. Su madera puede venir de bosques en EE. UU., el grafito de minas en Asia, el caucho del sudeste asiático y el metal de otros países. Todo converge en una fábrica donde se ensamblan estos elementos aparentemente triviales. Detrás de un lápiz hay una red global de materiales, procesos y logística.

⚡Pero ahora comparemos.

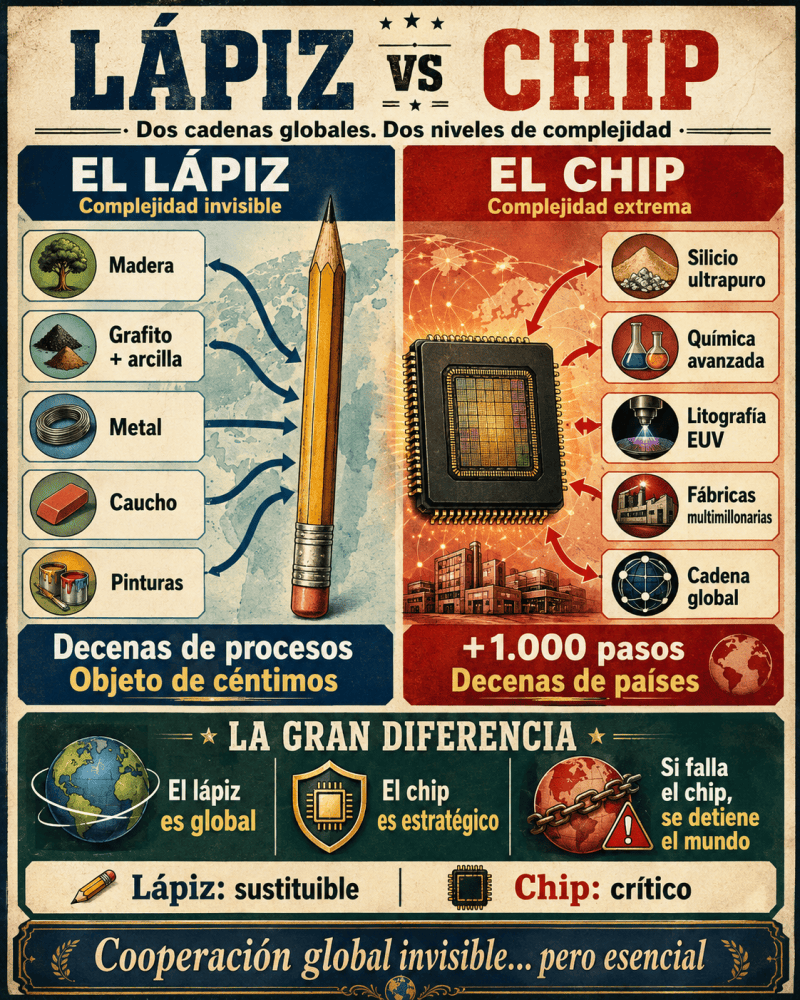

🟦 EL LÁPIZ: COMPLEJIDAD INVISIBLE
🌲 Madera (cedro) → procesado en tablillas
⛏️ Grafito + arcilla → núcleo
🔩 Metal → argolla identificativa
🧪 Caucho → goma de borrar
🎨 Pinturas y lacados

👉 Son decenas de procesos, con miles de personas implicadas, para un objeto de céntimos

🟥 EL CHIP: COMPLEJIDAD EXTREMA
🔬 Silicio ultrapuro → refinado desde la arena
🧪 Química avanzada → fotorresinas, gases ultrapuros
💡 Litografía EUV → precisión nanométrica
🏭 Fabricas → instalaciones de miles de millones €
🌍 Cadena global → Japón, EE. UU., Taiwán, Corea…

👉 Un solo chip puede implicar más de 1.000 pasos de proceso y decenas de países

⚖️ LA GRAN DIFERENCIA: el lápiz demuestra que incluso lo simple es global. El chip demuestra que lo global puede ser extraordinariamente frágil y estratégico. Un lápiz es sustituible, pero un chip es crítico (IA, energía, defensa, telecomunicaciones)

👉 Si falla la cadena del lápiz, compramos otro
👉 Si falla la del chip, se detiene el mundo

🚨 Lo fascinante no es que un chip sea complejo. Lo verdaderamente impresionante es que funcione cada día sin que lo notemos. Porque tanto el lápiz como el chip comparten una verdad fundamental:
🌍 Son productos de una cooperación global invisible… pero esencial
