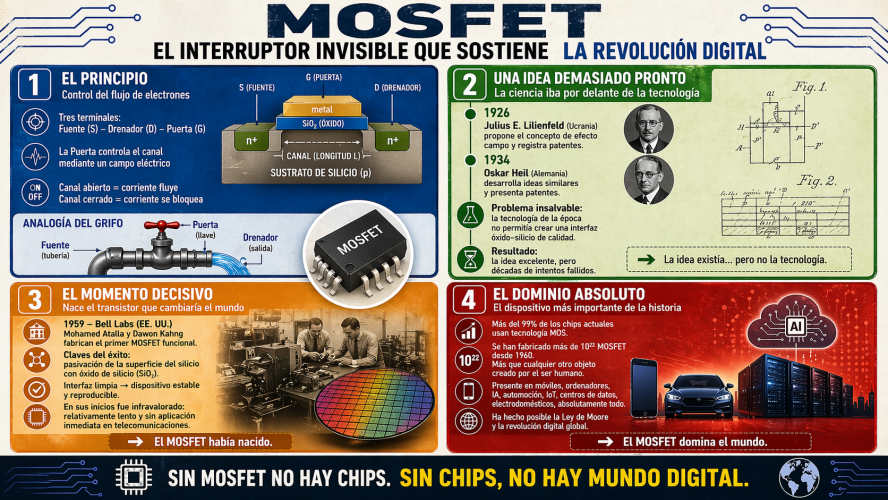

Hay revoluciones que hacen ruido. Y otras que, en silencio, transforman el mundo de manera irreversible. La revolución digital pertenece a este segundo grupo. No comenzó con un gran estallido ni con una única invención disruptiva, sino con la consolidación progresiva de una idea aparentemente simple: controlar el flujo de electrones con precisión.
En el corazón de esa revolución se encuentra un dispositivo diminuto, invisible para el usuario, pero absolutamente imprescindible: el transistor MOSFET. Sin él, no existirían los teléfonos inteligentes, ni los centros de datos, ni la inteligencia artificial tal y como la conocemos hoy. Es, literalmente, el ladrillo fundamental de la civilización digital.
Su historia es tan fascinante como paradójica. Concebido décadas antes de poder fabricarse, ignorado inicialmente por la industria que lo vio nacer y, finalmente, convertido en el dispositivo más producido de la historia de la humanidad, el MOSFET es el mejor ejemplo de cómo la ciencia, la tecnología y la visión estratégica convergen —o no— para dar forma al futuro.
Entender cómo funciona y por qué ha llegado a dominar el mundo de la microelectrónica es, en realidad, entender cómo funciona el mundo moderno.
El corazón del chip: cómo funciona un MOSFET

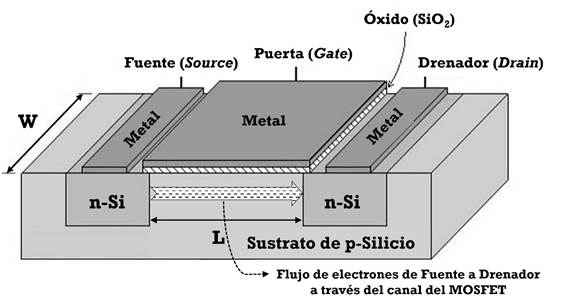

En esencia, el MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) es un dispositivo cuya misión es extremadamente clara: permitir o bloquear el paso de corriente eléctrica. Su estructura se basa en tres terminales fundamentales: Fuente (Source, S), Drenador (Drain, D) y Puerta (Gate, G). En la siguiente imagen muestro la sección transversal de un MOSFET, detallando la geometría del dispositivo, la denominación de cada zona y el proceso de conducción entre la Fuente y el Drenador.
Esquema simplificado de un MOSFET
Entre la fuente y el drenador existe una región denominada canal, que actúa como barrera para los electrones. La clave del dispositivo está en la puerta, que controla ese canal mediante un campo eléctrico. Cuando se aplica una tensión adecuada en la puerta, el canal se abre , los electrones fluyen y hay corriente. Por el contrario, cuando el canal se cierra, no hay flujo y no hay corriente. En otras palabras, el MOSFET actúa como un interruptor controlado eléctricamente.
La analogía más intuitiva es la de un grifo, en el que la Fuente es la tubería de entrada, el Drenador es la boca de salida del agua y la Puerta juega el papel de la llave que regula el flujo. Pero detrás de esa aparente simplicidad hay una enorme complejidad tecnológica: la intercara entre el silicio y el óxido de la estructura MOS de la Puerta debe ser prácticamente perfecta. Si no lo es, el dispositivo simplemente no funciona.
Una idea adelantada a su tiempo

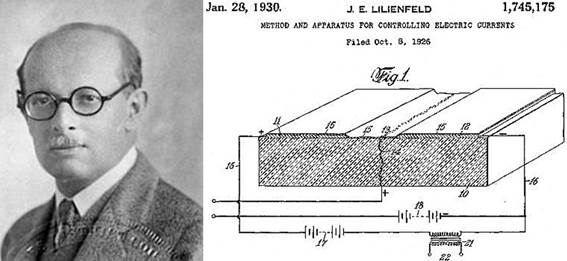

La historia del MOSFET es, en gran medida, la historia de una idea que llegó demasiado pronto. En la década de 1920, el físico Julius Edgar Lilienfeld ya describió el principio del efecto campo y registró varias patentes que anticipaban el funcionamiento de estos dispositivos. Lo muestro en la imagen.
Una ilustración de la patente de Lilienfeld de 1926
Poco después, Oskar Heil hizo lo propio en otra patente. El concepto era brillante: controlar la corriente mediante un campo eléctrico sin necesidad de inyectar cargas directamente, como ocurre en el transistor bipolar. Sin embargo, había un problema insalvable: la tecnología no estaba preparada.
La fabricación de un MOSFET requiere una intercara extremadamente limpia entre el silicio y el óxido de silicio de la región de la Puerta. En aquella época, el conocimiento de los materiales y las técnicas de fabricación era insuficiente para lograrlo. El resultado fue contundente, ya que la idea quedó en el papel durante más de 30 años. Mientras tanto, la historia avanzó por otro camino: el transistor bipolar, desarrollado en los laboratorios Bell en 1947, se convirtió en el primer transistor funcional.
El nacimiento real: 1959
El punto de inflexión llegó en 1959, cuando dos científicos de Bell Labs, Mohamed Atalla y Dawon Kahng, lograron fabricar el primer MOSFET funcional. La clave fue un avance aparentemente técnico, pero crucial: la pasivación de la superficie del silicio mediante óxido de silicio. La figura muestra la figura clave de la patente de ese primer MOSFET operativo.

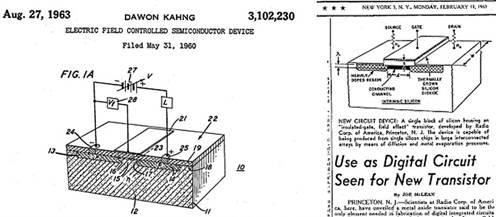

Izquierda: patente de D. Kahng para el primer MOSFET funcional. Derecha: la noticia del primer dispositivo comercial de la compañía RCA en la prensa generalista
Este proceso reducía drásticamente los defectos en la intercara, permitiendo un funcionamiento estable y reproducible. Paradójicamente, aquel primer MOSFET no fue considerado especialmente prometedor en su momento, debido a que era relativamente lento y no respondía a las necesidades inmediatas de las telecomunicaciones. Y, como tantas veces en la historia de la tecnología fue infravalorado por quienes lo crearon.
Pero mientras que Bell Labs perdía interés, otras empresas sí supieron ver su potencial. Compañías como Fairchild Semiconductor o RCA apostaron por esta tecnología en los años 60. El motivo era claro, dado que el MOSFET era más fácil de fabricar y más escalable que el transistor bipolar. En 1964 comenzaron a comercializarse los primeros dispositivos MOS, y a partir de ahí la evolución fue imparable.
La clave del dominio: escalado y eficiencia
El éxito del MOSFET se explica por tres ventajas fundamentales:
i) Escalabilidad
El MOSFET puede reducir su tamaño sin perder funcionalidad. Esto es crucial, ya que cuanto más pequeño es el dispositivo, más rápido es y más transistores se pueden integrar en cada chip. Esta propiedad es la base de la famosa Ley de Moore.
ii) Bajo consumo
A diferencia del transistor bipolar, el MOSFET apenas consume energía cuando no está en funcionamiento. Esto es crítico en chips con miles de millones de transistores
iii) Velocidad de conmutación
Funciona de forma ideal para lógica digital: Encendido = 1; Apagado = 0. Esto lo convierte en el dispositivo perfecto para procesadores, memorias y sistemas digitales.
El dispositivo más fabricado de la historia

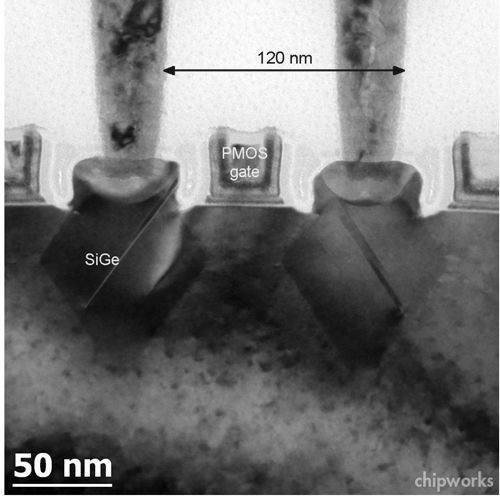

El dato es tan impresionante como difícil de imaginar: se han fabricado más de 10²² MOSFET desde 1960, es decir, más que cualquier otro objeto creado por el ser humano. Hoy en día representa el 99% de los chips y está presente en todos los dispositivos electrónicos, desde los chips que lleva un coche hasta los que incorpora un smartphone, pasando por centros de datos o sistemas de inteligencia artificial. La figura muestra un corte transversal de un MOSFET moderno, tomada por microscopía electrónica. En la esquina inferior izquierda se muestra la escala, lo que permite hacerse una idea del tamaño tan reducido del dispositivo.
Un MOSFET del nodo de 28 nm fabricado por TSMC
El MOSFET en la actualidad y en el futuro: ¿hasta dónde puede llegar?
Aunque el concepto básico sigue siendo el mismo, los MOSFET modernos han evolucionado enormemente hacia los conceptos FinFETy GAAFET. No describiré con detalle estas evoluciones, lo haré más adelante en sucesivos artículos. La imagen muestra los conceptos esquemáticos de ambos dispositivos:

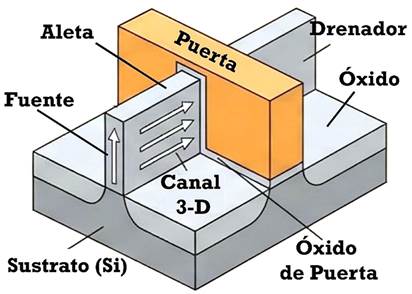

Esquema detallado de un FinFET

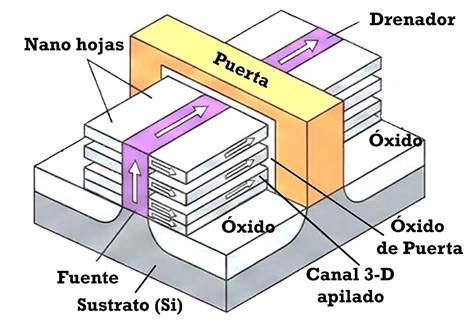

GAAFET, en el que la puerta envuelve por los cuatro costados la región del canal del transistor para mejorar el control de los portadores de carga
Estas arquitecturas permiten seguir reduciendo el tamaño del transistor incluso en nodos avanzados (nanómetros). La miniaturización del MOSFET se enfrenta hoy a límites físicos: efectos cuánticos, corrientes de fuga, dificultad de fabricación…Sin embargo, la industria sigue innovando con nuevos materiales (MoSe2 en GAAFET), nuevas arquitecturas (ForksheetFET, CFET,…), etc. El MOSFET, lejos de desaparecer, sigue evolucionando.
Conclusión
El MOSFET no es solo un dispositivo electrónico., es el lenguaje físico de la informática, el motor silencioso de la economía digital, el elemento que conecta ciencia, industria y sociedad. Su historia nos enseña algo fundamental: Las grandes revoluciones no siempre nacen con éxito inmediato, pero cuando maduran, cambian el mundo para siempre.
