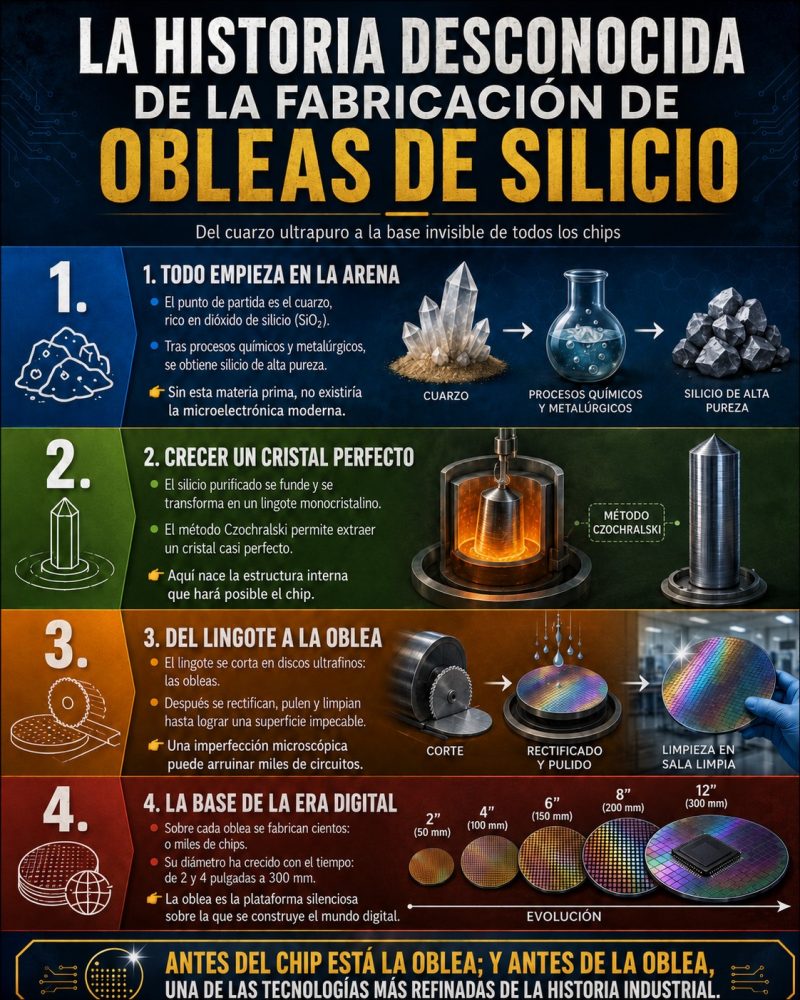

🌍 Antes de que exista un chip, antes incluso de que podamos hablar de transistores, memoria o inteligencia artificial, hay una pieza aparentemente sencilla que lo sostiene todo: la oblea de silicio. Y su historia empieza de una forma casi poética, empieza en la arena (https://lnkd.in/drq-mzAm).

🧼El punto de partida es el cuarzo, esencialmente dióxido de silicio. A partir de ahí comienza una de las cadenas industriales más refinadas que ha creado el ser humano, que pasa por la purificación química, ciertos procesos metalúrgicos, un control extraordinario de impurezas y una obsesión casi quirúrgica por la perfección. En microelectrónica, lo “casi perfecto” no basta (https://lnkd.in/eX29ayvD).

🧪 El silicio purificado se funde y se transforma en un cristal monocristalino mediante el método Czochralski, una técnica muy delicada, que parte de silicio fundido, del que se extrae lentamente un lingote cilíndrico, con una estructura cristalina ordenada átomo a átomo (https://lnkd.in/eJ4vyB_z) 🔥

⚙️Después llega otra etapa fascinante, en la que hay que cortar ese lingote en discos ultrafinos, pulirlos y limpiarlos hasta obtener superficies prácticamente impecables. Esos discos son las obleas y sobre ellas se fabricarán después cientos o miles de circuitos integrados.

🧬 Una mota de polvo, una partícula microscópica o una rugosidad imperceptible pueden arruinar miles de dispositivos. Con el tiempo, su diámetro ha crecido hasta llegar a las actuales obleas de 300 mm, capaces de multiplicar la productividad de las fábricas de chips.

🤖 La oblea es la plataforma silenciosa de la era digital. No aparece en los anuncios, no tiene marca visible, no la llevamos en el bolsillo. Pero sin ella no habría smartphones, satélites, coches eléctricos, centros de datos ni inteligencia artificial.

👉 Antes del chip está la oblea y antes de la oblea, una de las tecnologías más sofisticadas de la historia industrial.
