El origen secreto de los transistores MOSFET

https://www.linkedin.com/feed/update/urn:li:activity:7468183544943636480

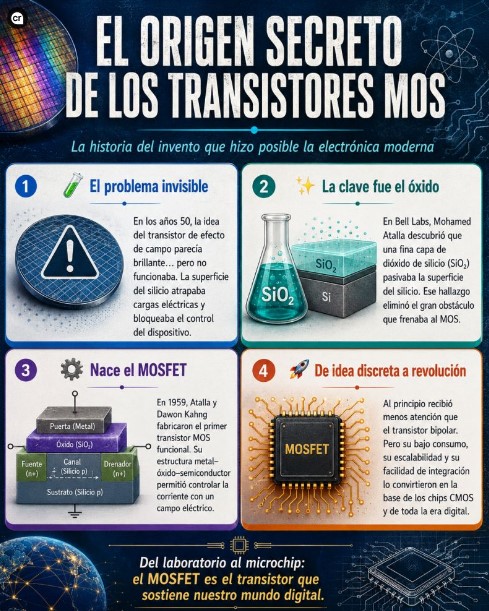

🧪 Detrás de cada móvil, cada ordenador y cada chip de memoria hay un protagonista, conocido por sus siglas como transistor MOSFET (Metal Oxide Semiconductor Field Effect Transistor). Hoy parece algo natural, casi invisible, pero su origen fue mucho menos evidente de lo que solemos imaginar (https://lnkd.in/emuvdbqg).

🔍 En los años 50, los científicos ya intuían que el futuro de la electrónica pasaba por controlar la corriente con un campo eléctrico. Pero había un problema enorme, ya que la superficie del silicio atrapaba cargas eléctricas y arruinaba el funcionamiento del dispositivo. El concepto estaba ahí, pero no funcionaba.

💡 La solución llegó en Bell Labs gracias a Mohamed Atalla, que descubrió que una fina capa de dióxido de silicio (SiO₂) podía pasivar la superficie del silicio y estabilizarla. Ese hallazgo, aparentemente modesto, cambió la historia de la tecnología. Poco después, Atalla y Dawon Kahng fabricaron en 1959 el primer transistor MOS funcional, el famoso MOSFET (https://lnkd.in/eZvbsTuh).

🚀 Al principio, muchos no vieron su enorme potencial. El transistor bipolar parecía más sólido y más inmediato. Sin embargo, el MOSFET tenía ventajas decisivas: bajo consumo, facilidad de miniaturización y una estructura ideal para integrar millones (y después miles de millones) de transistores en un solo chip.

🌍 En realidad, la revolución digital no empezó solo con una gran máquina o con un gran ordenador, si no que empezó con una solución elegante a un problema microscópico. Y esa solución hizo posible la microelectrónica moderna, los chips CMOS y, en buena medida, el mundo en el que vivimos.
