🧠 Si escalar los semiconductores significa hacer las cosas cada vez más pequeñas, ¿por qué algunas conexiones metálicos se hacen más grandes a medida que ascendemos por el chip?
🔬 La respuesta está en que no todas las interconexiones tienen que hacer el mismo trabajo. Cerca de los transistores necesitamos conectar millones de dispositivos ocupando el mínimo espacio posible, por lo que las capas metálicas inferiores son muy estrechas, densas y están destinadas principalmente a conexiones locales.

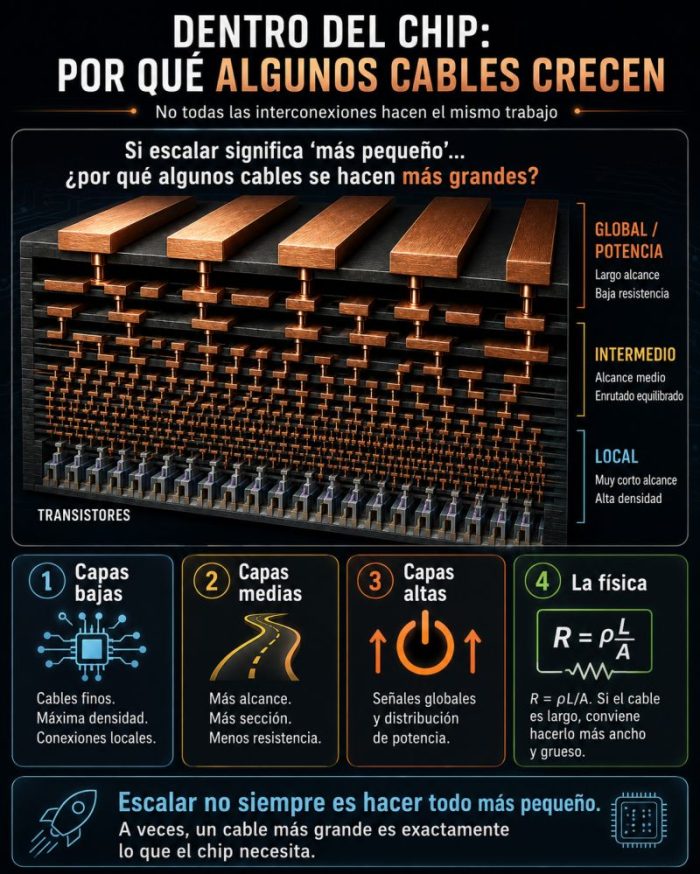

🏗️ Pero al ascender por las capas del BEOL —Back End of Line— ocurre justo lo contrario, los conductores se hacen progresivamente más anchos, más gruesos y también están más separados.
📐 La explicación está en una sencilla relación física, R = ρL/A. Cuando una interconexión recorre distancias mayores, aumentar su sección transversal permite reducir la resistencia eléctrica y, con ella, las pérdidas y los retardos (https://lnkd.in/drq-mzAm).
🛣️ Podemos imaginar la red metálica de un chip como una enorme red de carreteras. Las capas inferiores serían las calles locales, estrechas y extremadamente numerosas. Las capas intermedias funcionarían como carreteras principales, capaces de transportar señales a distancias mayores. Y las capas superiores serían las autopistas, con conductores más grandes encargados de transportar señales globales y, sobre todo, distribuir la alimentación eléctrica por todo el chip.
🏙️ Nadie construiría una autopista con la anchura de una calle de barrio. Dentro de un microprocesador ocurre exactamente lo mismo. El escalado de los semiconductores no consiste simplemente en hacer todo más pequeño. A veces, para que un chip sea más rápido, eficiente y fiable, algunas de sus estructuras tienen que hacerse precisamente más grandes.
