🎯 Todo chip de inteligencia artificial empieza como un cristal

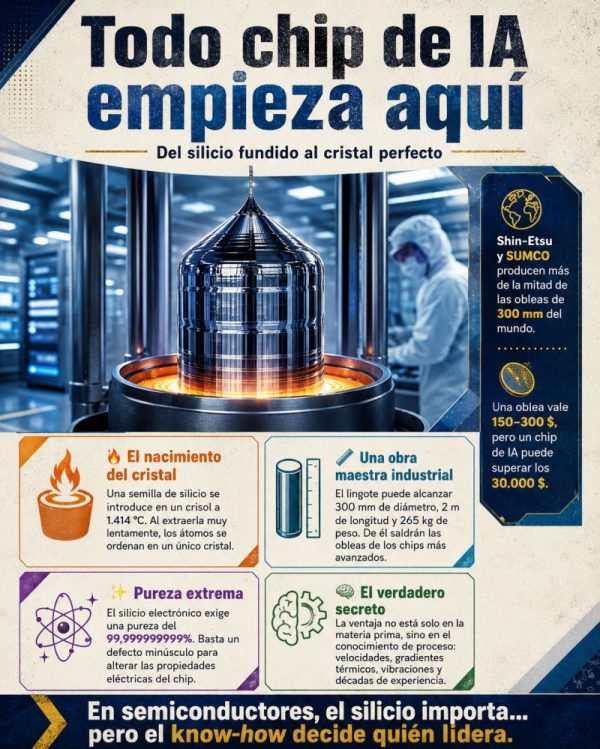

💎 Cuando hablamos de inteligencia artificial, casi siempre pensamos en GPUs, centros de datos, modelos gigantescos y miles de millones de parámetros. Pero la historia empieza mucho antes. Empieza en un crisol, con silicio fundido a 1.414 ºC🔥

⚙️Allí se introduce una pequeña semilla cristalina. Muy lentamente, casi con la paciencia de un relojero, se va extrayendo hacia arriba. Átomo a átomo, el silicio se ordena hasta formar un único cristal perfecto: el lingote del que después saldrán las obleas de los chips más avanzados (https://lnkd.in/ezt2r5xC)

✨Y aquí está la clave: no basta con tener silicio. Silicio hay mucho, es uno de los elementos más abundantes de la corteza terrestre. Lo difícil es transformarlo en un material con una pureza casi inconcebible: 99,999999999 %. Once nueves. Un pequeño defecto, una impureza minúscula, una desviación térmica mal controlada, puede alterar las propiedades eléctricas de miles de chips y arruinar su funcionamiento…y a quien los compró (https://lnkd.in/drq-mzAm).

🧠 Por eso la industria de los semiconductores no es solo una industria de máquinas carísimas, salas limpias y diseños sofisticados. Es, sobre todo, una industria de conocimiento de proceso: la velocidad de extracción, la rotación del cristal, los gradientes térmicos, las vibraciones, la pureza química del crisol. En definitiva, la experiencia acumulada durante décadas.

👉 Se puede comprar equipamiento. Se pueden leer artículos científicos. Se pueden licenciar diseños. Pero no se compran fácilmente cuarenta años de saber hacer.

💎 En inteligencia artificial, smartphones, ordenadores, etc., el silicio importa. Pero el verdadero poder está en dominar cómo convertirlo en perfección cristalina.
