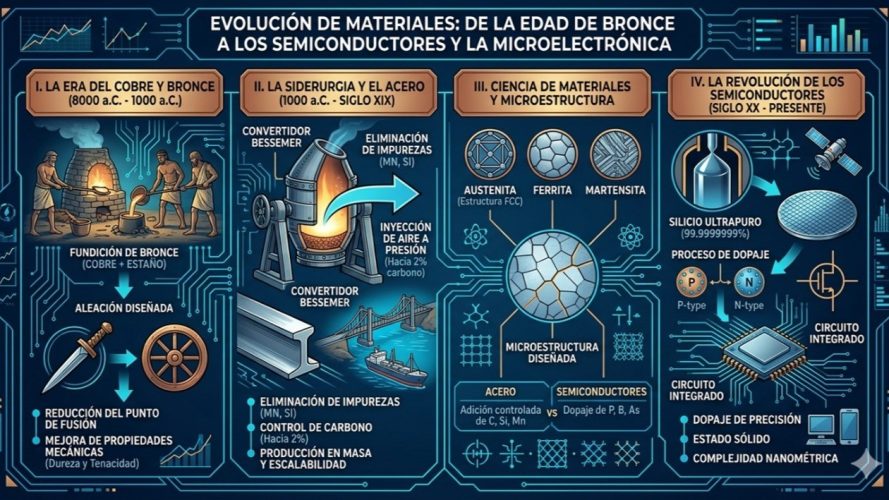

Los materiales como cimiento de la civilización
Desde los albores de la humanidad, el progreso tecnológico ha estado intrínsecamente ligado a nuestra capacidad para manipular el entorno físico. No es una exageración afirmar que la historia de la civilización es, en esencia, la historia de los materiales. Desde la fabricación de la primera rueda en Mesopotamia durante el quinto milenio a.C. —probablemente de madera por su disponibilidad y facilidad de procesamiento— hasta las complejas cadenas de suministro de la industria de los chips actuales, cada salto evolutivo ha dependido de nuestra destreza para controlar nuevas sustancias.
Hoy en día, nos encontramos en la cúspide de esta evolución con los materiales semiconductores, los cuales sostienen toda la infraestructura de la electrónica moderna. Sin embargo, para comprender la sofisticación de estos materiales, es imperativo analizar la trayectoria técnica del cobre, el bronce, el hierro y el acero, materiales que no solo cimentaron la industria, sino que presentan analogías fundamentales con el desarrollo de la microelectrónica contemporánea.
La era del cobre y el bronce: los primeros pasos en la purificación
El cobre fue uno de los primeros metales en ser dominados, con registros que datan del 8000 a.C. Inicialmente valorado por su estética en joyería y esmaltes, su verdadera revolución técnica ocurrió cuando se descubrió que podía producirse en forma metálica mediante el calentamiento de minerales (fundición), una técnica ya extendida en el Oriente Próximo hacia el 5000 a.C.
Sin embargo, el cobre puro presentaba desafíos técnicos significativos para la ingeniería de la época:
- Dureza y Fragilidad: El martillado en frío del cobre lo volvía duro pero extremadamente quebradizo.
- Limitaciones Térmicas: Su punto de fusión (1085 °C) superaba la capacidad de los hornos domésticos simples, impidiendo procesos de fundición flexibles.
La solución a estas limitaciones llegó con el nacimiento de la Edad de Bronce cerca del 3000 a.C. Al alear el cobre con estaño, los sumerios lograron reducir el punto de fusión y mejorar las propiedades mecánicas del material. Esta transición marcó un hito en la «ingeniería de materiales»: la capacidad de diseñar una aleación específica para una aplicación determinada. Por ejemplo, altas proporciones de estaño creaban aleaciones blancas para espejos, mientras que proporciones bajas permitían fabricar remaches blandos.
La siderurgia y el control de impurezas: el camino hacia el acero
A pesar de la versatilidad del bronce, su escasez y limitadas propiedades mecánicas abrieron paso al hierro. El hierro ofrecía ventajas estratégicas: abundancia global y una gran versatilidad gracias a sus múltiples variedades. No obstante, su adopción fue lenta debido a su elevado punto de fusión (1538 °C), lo que impidió su fundición a gran escala hasta bien entrada la Edad Media.
El desarrollo del acero representa la primera gran lección sobre el control de impurezas que luego heredarían los semiconductores. Durante siglos, el proceso fue empírico y artesanal, destacando las espadas damasquinadas o las katanas japonesas, donde el martilleo y el plegado buscaban un control rudimentario del contenido de carbono.
El salto tecnológico decisivo se produjo en el siglo XVIII con la llegada de la Revolución Industrial, que desencadenó un enorme aumento del uso del hierro y el acero. El primer puente de hierro de la historia fue construido en 1769 por Abraham Darby, y cruza el río Severn en Coalbrookdale. Este puente fue seguido en el siglo XIX por la llegada del ferrocarril, con sus cientos de kilómetros de raíles de acero, y el posterior desarrollo de los barcos de vapor de hierro.
– El Salto Industrial: Bessemer y la producción en masa
La Revolución Industrial demandaba materiales de alta resistencia para puentes, ferrocarriles y barcos. El punto de inflexión fue el convertidor de Bessemer en la década de 1850. El principio técnico era revolucionario: eliminar del hierro impurezas como el manganeso, el silicio y, sobre todo, el exceso de carbono mediante la inyección de aire a presión a través del metal fundido. La oxidación resultante no solo purificaba el hierro para convertirlo en acero, sino que generaba su propio calor (proceso exotérmico), eliminando la necesidad de fuentes externas de energía.
Los primeros pasos los dio el estadounidense William Kelly, que empezó a experimentar en 1851 para eliminar el carbono de la fundición soplando aire a través de ella. El inglés Henry Bessemer, con ideas similares, patentó un proceso de este tipo en 1856. Kelly respondió con su propia solicitud de patente en 1857 que, al serle concedida, reconocía su prioridad sobre Bessemer. Desgraciadamente, Kelly quebró ese mismo año y Bessemer compró su patente para poder completar sus propios experimentos sin obstáculos. Su convertidor (un tipo de alto horno) estaba montado sobre unos muñones que permitían inclinarlo para llenarlo con una carga de hierro y fundente y, a continuación, volver a inclinarlo para verter el acero resultante en moldes. Con este dispositivo produjo diez toneladas de acero en media hora y el futuro de la siderurgia comercial estaba asegurado. La puesta en marcha de Bessemer a escala industrial en Sheffield fue la señal para que esa ciudad se convirtiera en líder tanto en la producción de acero como de productos siderúrgicos.
El éxito del convertidor de Bessemer se basó en tres pilares: eliminación de impurezas mediante oxidación, producción de acero en grandes cantidades y reducción drástica de costes. Curiosamente, el proceso Bessemer pronto fue sustituido en Europa (aunque mucho menos en EE. UU.) por el proceso Siemens-Martin, inventado por el alemán Frederick Siemens y mejorado por el francés Pierre Martin.
Por primera vez, la producción de materiales se convirtió en un proceso industrial, controlado y reproducible. Esto marcó el inicio de la ciencia moderna de materiales.
Microestructura y ciencia de materiales: del hierro al silicio
La aplicación de la metodología científica en el siglo XX revolucionó sin duda la industria siderúrgica hasta el punto de que ahora es posible diseñar aceros con propiedades deseables a partir de modelos moleculares y estructurales básicos. El avance esencial consistió en la cuantificación del llamado “diagrama de fases” de la aleación formada entre el hierro y cantidades modestas de carbono hasta un 7%. Los aceros contienen menos de un 2 % de carbono, mientras que el hierro fundido (cast-iron) abarca entre un 2 y un 7%.
También se reconoció que el hierro puede existir en diferentes estructuras cristalinas y que los átomos de impureza de carbono pueden ocupar diversas posiciones dentro de la red cristalina del hierro; también que el hierro y el carbono pueden combinarse químicamente para formar un compuesto bien definido Fe3C (es decir, tres átomos de hierro combinados con cada átomo de carbono) llamado «cementita«. Así pues, existen: cementita con una estructura cristalina, ferrita (o hierro a) con una segunda estructura, austenita (o hierro g) con una tercera estructura, martensita (una estructura deformada resultante de un enfriamiento rápido), perlita (una mezcla de ferrita y cementita), bainita (una estructura en forma de placa de ferrita y cementita) y ledeburita (una mezcla de austenita y cementita). La aparición de una u otra forma depende del porcentaje de carbono y de la temperatura de la fusión. Un calentamiento o enfriamiento lento permite transformar una estructura en otra, mientras que un enfriamiento rápido provoca la «congelación» de la fase de alta temperatura, lo que da lugar a un comportamiento metalúrgico muy diferente.
El éxito final de la siderurgia moderna no dependió solo de la escala industrial, sino de la comprensión científica de la microestructura del hierro. El descubrimiento de que el hierro puede existir en las diferentes estructuras cristalinas que hemos visto en el párrafo anterior y que los átomos de carbono ocupan posiciones específicas en la red cristalina permitió a los ingenieros «diseñar» materiales a nivel molecular. Esta capacidad de diseño es el puente directo hacia la tecnología de los semiconductores. Al igual que la adición de silicio al acero bainítico mejora la tenacidad de los raíles ferroviarios, la introducción controlada de impurezas en un cristal semiconductor altera radicalmente sus propiedades eléctricas.
La revolución de los semiconductores: pureza y precisión extraordinarias
Si bien en el acero hablamos de porcentajes de carbono inferiores al 2%, en los semiconductores entramos en el reino de la pureza extrema. La transición de la metalurgia a la electrónica de estado sólido comparte tres pilares fundamentales extraídos de la historia de los metales:
- La importancia de la pureza: así como el azufre contaminaba el hierro haciéndolo quebradizo, la más mínima impureza no deseada en un semiconductor puede invalidar su funcionamiento.
- El control del dopado: la lección de las aleaciones de bronce y acero se lleva al extremo en los semiconductores. Cantidades extraordinariamente pequeñas de impurezas específicas permiten modificar la conductividad del material, creando la base de los transistores y los circuitos integrados.
- Rentabilidad y escalabilidad: al igual que el proceso Bessemer aseguró el futuro de la siderurgia al reducir costes y tiempos, el desarrollo de técnicas rentables para la manipulación del silicio ha permitido que la electrónica llegue de forma masiva al mercado mundial.
Conclusión: el futuro del diseño de materiales
La historia del cobre, el hierro y el acero nos enseña que el progreso no solo reside en el descubrimiento del material, sino en la capacidad de medir, controlar y procesar sus parámetros atómicos y moleculares con precisión. La Ciencia de Materiales ha evolucionado de un arte empírico de forja y fuego a una disciplina académica que permite fabricar a medida desde raíles de tren de alta resistencia hasta transistores de tamaño de nanómetros.
Hoy, al observar las maravillas de la electrónica moderna, debemos recordar que cada dispositivo depende de un control sobre la materia que comenzó con un trozo de sílex y un horno de cerámica en Mesopotamia. El dominio de los semiconductores es, sencillamente, el capítulo más sofisticado de nuestra incesante búsqueda por entender y dominar la estructura de la realidad física.
