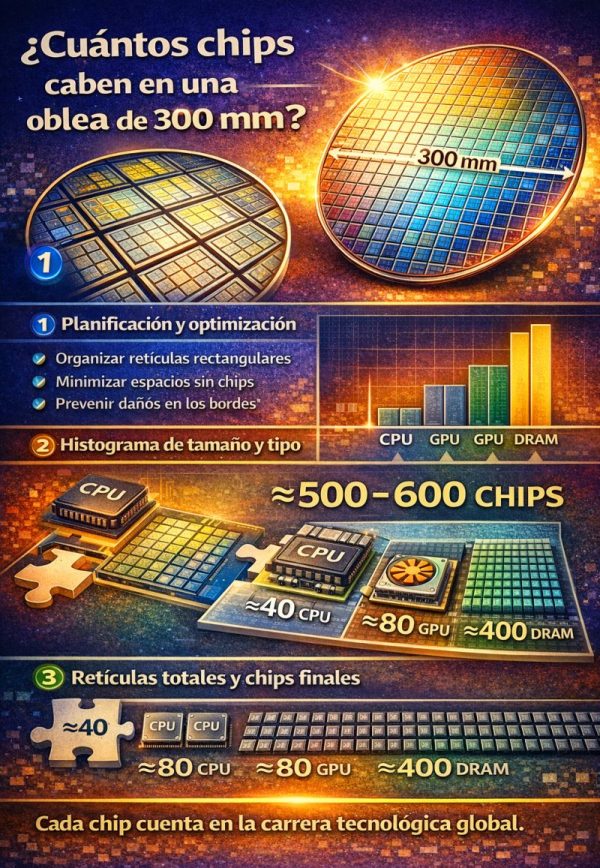

🔵¿Cuántos chips caben en una oblea de 300 mm?

👉 Detrás de cada smartphone, ordenador o sistema de inteligencia artificial hay una pregunta fascinante: ¿Cuántos chips pueden fabricarse realmente en una sola oblea de silicio? (https://lnkd.in/eJufZNgu). Las obleas modernas tienen 300 mm de diámetro, casi como un plato grande 🍽️. Sobre esa superficie aparentemente sencilla se imprimen, mediante litografía extrema, cientos o incluso miles de circuitos integrados. Pero no todos los chips ocupan lo mismo.

💻Un procesador avanzado (CPU o GPU) puede ser muy grande, con áreas superiores a 600 mm². En una oblea caben solo unas decenas de unidades (https://lnkd.in/eyVQwADN).

🟢 En cambio, los chips de memoria (DRAM o NAND) son mucho más pequeños. En una sola oblea pueden fabricarse cientos o incluso más de mil chips. ⚙️ La clave está en la optimización geométrica:
• Organizar los circuitos en retículas rectangulares
• Minimizar el desperdicio en los bordes circulares
• Reducir defectos para mejorar el rendimiento (“yield”)
• Maximizar el número de chips funcionales

💰 En la industria del semiconductor, cada milímetro cuadrado cuenta. Una mejora mínima en el diseño o en el proceso puede significar millones de euros de diferencia en costes de producción.

🌍 Por eso, la fabricación de chips es una auténtica carrera tecnológica global:
quien logra meter más inteligencia en menos silicio, gana.

👉 La próxima vez que sostengas un dispositivo electrónico, recuerda: antes de convertirse en el cerebro digital que lo hace funcionar, ese chip fue solo uno entre cientos en un disco perfecto de silicio.
