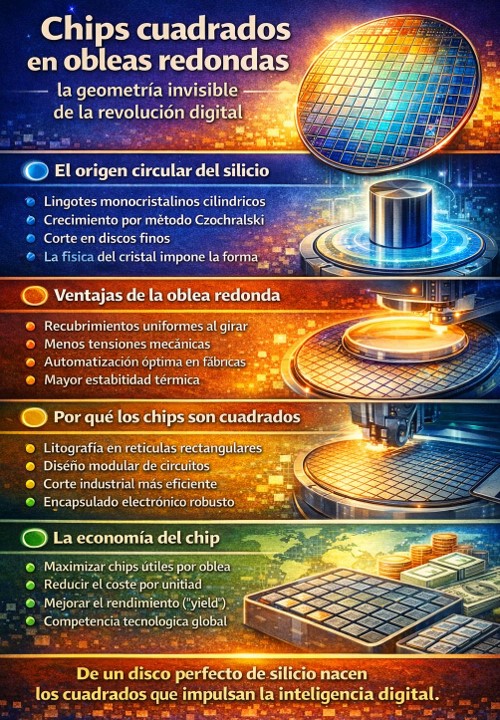

📱 ¿Por qué las obleas son redondas… pero los chips cuadrados?

🤔 Seguro que alguna vez te lo has preguntado. Si los chips son cuadrados o rectangulares ¿por qué nacen sobre obleas perfectamente circulares? La respuesta es una combinación fascinante de física, ingeniería y economía industrial.

🌐 Las obleas son redondas porque el silicio monocristalino se crece en forma de lingotes cilíndricos mediante procesos como el método Czochralski (https://lnkd.in/eq52ikWM). Al cortar ese cilindro en finas láminas, la forma natural resultante es circular
.
⚙️ Además, la geometría circular facilita muchos procesos clave:
✔️ Distribución uniforme de la fotorresina al girar la oblea
✔️ Mayor resistencia mecánica, ya que hay menos concentración de tensiones en las esquinas
✔️ Manipulación más sencilla en equipos automáticos
✔️ Mejor estabilidad durante tratamientos térmicos y químicos

🧠 Entonces ¿por qué los chips son cuadrados? Porque la litografía y el corte industrial funcionan en rejillas rectangulares. Diseñar circuitos en formas cuadradas permite maximizar el número de chips útiles por oblea, simplificar el “dicing” (corte final) y optimizar el encapsulado.

💰 En el fondo, todo se resume en algo muy simple:
👉 Cada milímetro cuadrado de silicio cuesta dinero.
👉 La industria está obsesionada con reducir el coste por chip.

🌕 Y así, de la unión entre la física del crecimiento cristalino y la economía de la fabricación, surge una imagen icónica de la tecnología moderna: una oblea circular llena de pequeños chips cuadrados.

🔎 La próxima vez que veas un procesador, recuerda que antes de ser el “cerebro digital” del mundo, fue solo una pequeña pieza en un disco perfecto de silicio.
