🔬 Cómo se fabrica un microprocesador: tecnología al servicio de lo invisible

⚠️ ¿Te has preguntado alguna vez cómo nace ese diminuto cerebro electrónico que hace funcionar tu móvil 📱, tu ordenador 💻 o tu coche 🚗 inteligente?

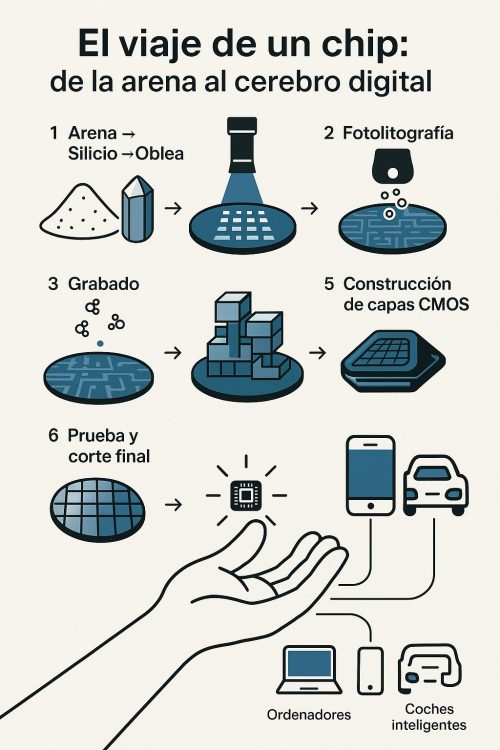

🎯 El viaje de un chip es una de las hazañas tecnológicas más asombrosas de nuestro tiempo:
1️⃣ Oblea de silicio. De un cristal ultrapuro de arena refinada surge una oblea tan perfecta como delicada. Esta es la “página en blanco” donde escribirá la tecnología.
2️⃣ Fotolitografía 💡. Un «baño» de luz ultravioleta plasma patrones invisibles, tan pequeños que cabrían miles en el grosor de un cabello humano.
3️⃣ Grabado (Etching) 🔍. El material sobrante desaparece, revelando los caminos microscópicos por donde viajarán los electrones ⚡.
4️⃣ Dopado ⚗️. Átomos cuidadosamente añadidos transforman regiones de la oblea en zonas conductoras y semiconductoras.
5️⃣ Estructuras CMOS y capas infinitas 🏗️. Capa sobre capa, se apilan millones de transistores, conectados como una ciudad tridimensional en miniatura.
6️⃣ Pruebas y corte 🧪✂️. La oblea se somete a rigurosos tests. Solo los chips que “aprueban” se cortan, empaquetan y se envían al mundo.

🧼 Todo ocurre en salas limpias más asépticas que un quirófano, donde incluso una mota de polvo sería fatal.

🚀 El resultado: un microprocesador del tamaño de una uña, capaz de ejecutar miles de millones de operaciones por segundo, motor invisible de la era digital.

👉 Cada chip es una obra maestra de precisión, ciencia y arte.

🚀 ¿No es increíble pensar que el futuro de nuestra sociedad cabe en algo tan pequeño?
