⚠️ Los chips son un componente crítico del mundo en que vivimos

⚠️ La cadena de suministro de los chips es una de la más complejas (por no decir la más) del planeta. Se extiende por más de 50 países.

⚠️ Pero depende críticamente de dos países pequeños: Taiwán y Países Bajos

❓ Por qué son críticos dos países cuya población conjunta no llega a 41 millones (menos que España) ❓

🎯 Taiwán: Es la sede de Taiwán Semiconductor Manufacturing Company (TSMC), la foundry más grande y avanzada del mundo.

🎯 TSMC fabrica chips para gigantes tecnológicos como Nvidia, Apple, AMD, Qualcomm, etc.

🎯 Controla más del 50% del mercado mundial de chips y más del 90% de los chips de vanguardia (7 nm o menos).

🎯 La mayoría de las fabless del planeta dependen de TSMC para la producción de chips de vanguardia.

🚀 Países Bajos: es la sede de ASML, el fabricante de máquinas de litografía más avanzados del planeta.

🚀 ASML es la única empresa del mundo que fabrica equipos de litografía de Ultra Violeta Extremo (EUV). Esta tecnología es crítica e imprescindible para la producción de chips de vanguardia. También domina la producción de máquinas de Ultra Violeta Profundo (DUV), que se usan en la fabricación de chips para la industria del automóvil, entre otras.

🚀 ASML ejerce un monopolio de facto de la litografía EUV, ninguna otra empresa los fabrica.

🚀 Solo fabrica 50-60 equipos EUV al año, con lo que los foundries que los utilizan (principalmente TSMC, Samsung e Intel) dependen al 100% de sus equipos.

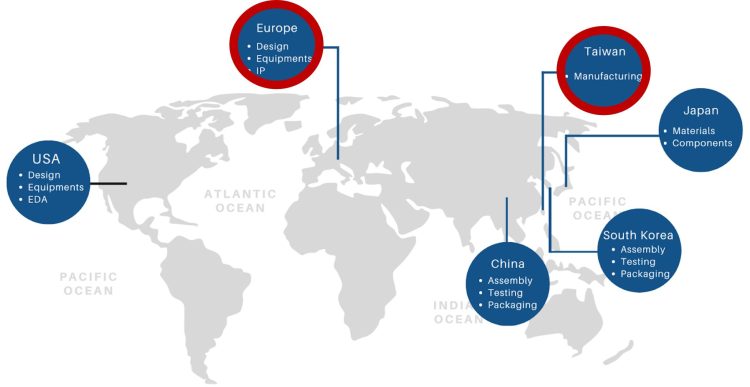

👉 Fuente de la imagen: https://lnkd.in/dN_nkExU
